mpu6050 이론

- 센서 레지스터 내용을 잘 정리했더라

ref : https://blog.naver.com/mokhwasomssi/221801280305







아두이노 cc

- mpu 6050 사용 예제 일부

ref : https://create.arduino.cc/projecthub/Raushancpr/mpu6050-configuration-with-arduino-1a3dcf

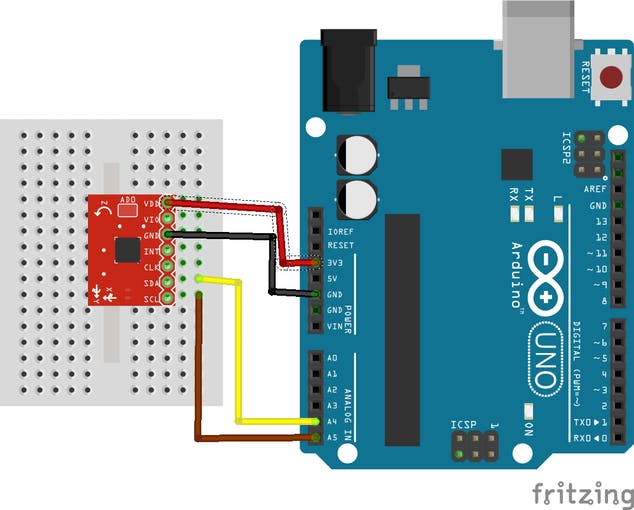

Fritzing file that shows how to wire the GY-521 breakout board to an Arduino Uno.In this tutorial we will make use only of the first four pins: VCC, GND, SDA, and SCL.

-> 위 프리징 이미지는 GY-521 보드(mpu 6050 센서 내장)와 아두이노 우노 연결 예시를 보여줌



First, we connect the module’s VCC to the Arduino’s 5V pin. Then, the module’s GND is connected to one of the Arduino’s GND pins.Next, we have to set up the I2C connection between the module and the Arduino.

-> VCC는 아두이노 5v, GND는 아두이노 GND, 나머지 SDA와 SCL로 아두이노와 i2c 연결



Most Arduino Uno variants have an SCL and SDA pin. If you have such an Arduino Uno, just connect SCL to SCL and SDA to SDA.

-> 모듈 SCL은 아두이노 SCL, 모듈 SDA는 아두이노 SDA와 연결해야함



 If you can’t find an SCL and SDA pin on your Arduino, you have to use other pins. Unfortunately, you cannot use just any pin.

-> 아두이노에 별도 SCL, SDA 핀이없으니 대신 다른 핀 사용



 For each type of Arduino, SCL and SDA are tied to different pins:Arduino Uno, Arduino Ethernet, Arduino Nano: A4 (SDA), A5 (SCL)Arduino Mega2560: 20 (SDA), 21 (SCL)Arduino Leonardo: 2 (SDA), 3 (SCL)Arduino Due: 20 (SDA), 21 (SCL)So, if you have an Arduino Uno without SCL and SDL pins, then connect the Arduino’s A4 pin to the module’s SDA pin. Next, connect the Arduino’s A5 pin to the module’s SCL pin.

-> (메가2560, 레오나르도, 듀오 내용은 뺌)

우노 보드에 사용시 SDA핀을 우노 A4핀에 연결

SCL은 우노의 A5핀에 연결



 Example source code:We make use of the Arduino platform’s in-built library (Wire) to establish an I2C connection between the Arduino Uno and the GY-521 sensor. At the beginning of our source code, the Wire library’s header file is included.

-> 아두이노에서 제공하는 "Wire.h" 라이브러리로 I2C 통신 수행. 해더 파일로 포함시킴

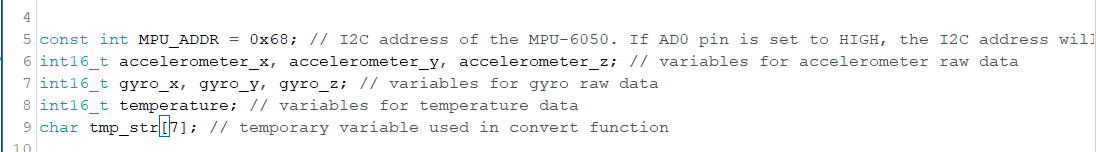

 Next, we define and declare some variables.

-> 사용할 변수 선언, 정의

- MPU6050 주소, 센서 값 담을 변수, 임시 문자열 변수





 Then, a convert-function is defined. The convert-function makes sure that all sensor values have the same width when they are printed out to the serial monitor later.

-> int16 타입의 센서 값을 문자열 출력하도록 변환 함수 정의

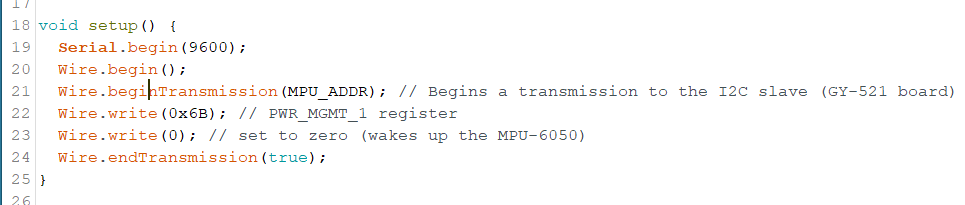

 In the setup function, a serial connection is established. Moreover, we start our first I2C transmission to the GY-521 board to wake it up from sleep mode.

-> 시리얼 통신을 시작하고,

보드와 I2C 통신도 시작.

 * I2C 통신 데이터는 8비트 길이

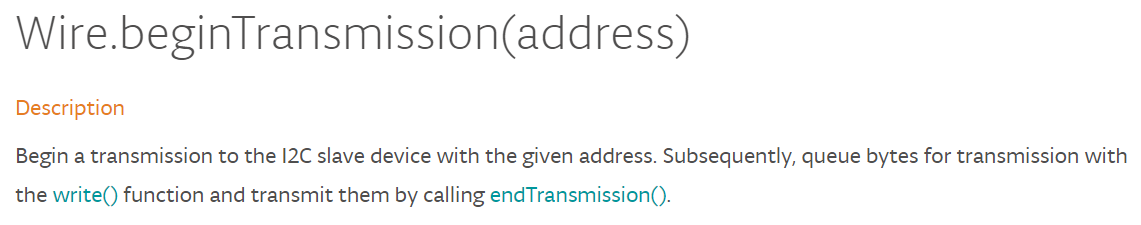

wire.beginTransmission(addr)

-> I2C 슬레이브 장치의 주소로 통신 시작

wire.write(0x6B)

wire.write(0)

-> 0x6B 번지에 0 쓰기 => GY-521 보드에 전원인가

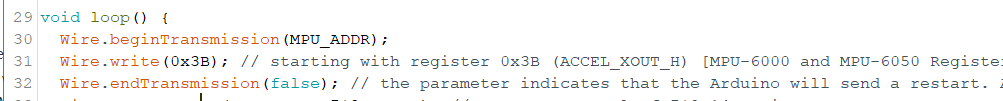

 The MPU-6050 has many registers which can be read. Fourteen of these registers contain the sensor values that we need. As a first step, we tell the GY-521 module where we are going to start reading (“Wire.write(0x3B);”). Then, we request to read 14 registers (“Wire.requestFrom(MPU_ADDR, 7*2, true);”).

-> 0x3B 부터 읽음.

ACC X의 H 값은 0x3B에서 읽을수 있기 때문









 If you are wondering, why 14 registers are read instead of 7 registers, the reason is quite simple: Each sensor value has a size of 2 byte. As each register has a size of one byte, a single sensor value must be retrieved by accessing two registers. The first register contains the so-called “high byte” and the second register contains the “low byte”.

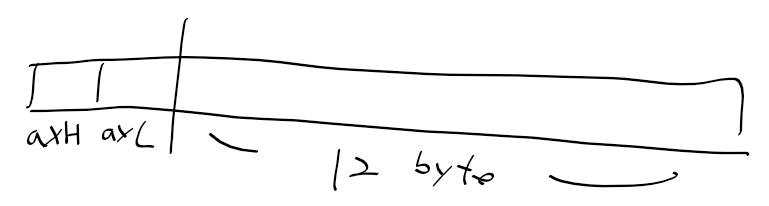

-> 레지스터가 7개이나 14레지스터를 읽는 이유. 한 센서 값은 2바이트로 되서(첫쨰는 하이바이트, 둘째는 로바이트).

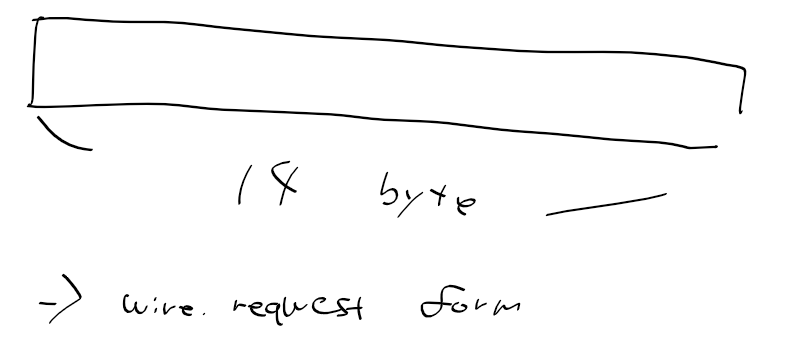

  Wire.requestFrom(MPU_ADDR, 7*2, true); // request a total of 7*2=14 registers

-> 14바이트 요청

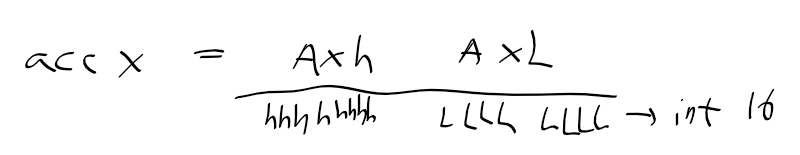

첫 두바이트는 acc x(H, L)

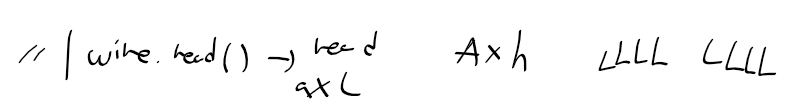

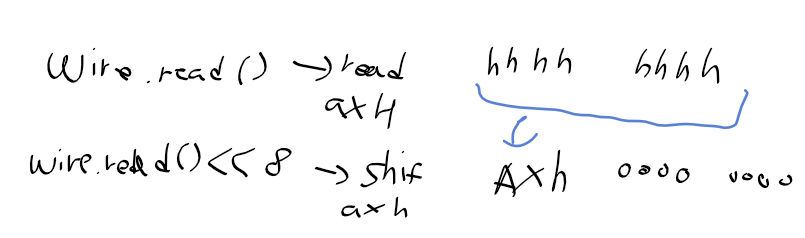

wire.read()로 우선 acc x H 읽기

이후 시프트해서 acc x L는 0으로







Ax H를 시프트 후, wire.read()하여 acc x L값을 읽고 or연산

=> 가속도 X값 완성



acc X는 16비트(2바이트)로 int16에 담음

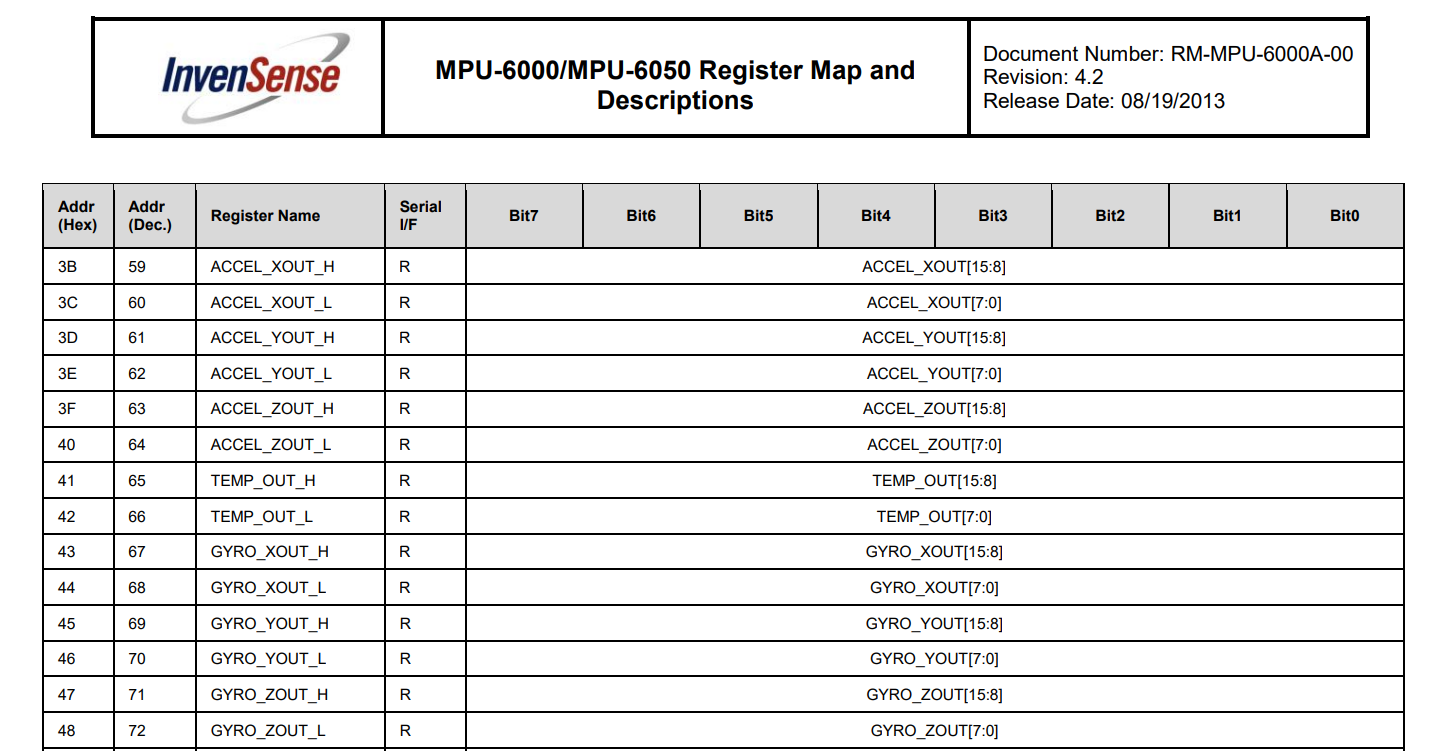

* MPU6050 레지스터맵 - ACC + TEMP + GYRO 번지







 Next, all values are retrieved and printed out to the serial connection. At the end of the loop function, a delay of one second is added in order to avoid flooding the serial monitor with messges

-> 직렬 통신으로 출력을 마치면, 너무 빨리 출력되지 않도록 딜레이 줌



#include "Wire.h" // This library allows you to communicate with I2C devices.


const int MPU_ADDR = 0x68; // I2C address of the MPU-6050. If AD0 pin is set to HIGH, the I2C address will be 0x69.
int16_t accelerometer_x, accelerometer_y, accelerometer_z; // variables for accelerometer raw data
int16_t gyro_x, gyro_y, gyro_z; // variables for gyro raw data
int16_t temperature; // variables for temperature data
char tmp_str[7]; // temporary variable used in convert function

char* convert_int16_to_str(int16_t i) { // converts int16 to string. Moreover, resulting strings will have the same length in the debug monitor.
  sprintf(tmp_str, "%6d", i);
  return tmp_str;
}



void setup() {
  Serial.begin(9600);
  Wire.begin();
  Wire.beginTransmission(MPU_ADDR); // Begins a transmission to the I2C slave (GY-521 board)
  Wire.write(0x6B); // PWR_MGMT_1 register
  Wire.write(0); // set to zero (wakes up the MPU-6050)
  Wire.endTransmission(true);
}



void loop() {
  Wire.beginTransmission(MPU_ADDR);
  Wire.write(0x3B); // starting with register 0x3B (ACCEL_XOUT_H) [MPU-6000 and MPU-6050 Register Map and Descriptions Revision 4.2, p.40]
  Wire.endTransmission(false); // the parameter indicates that the Arduino will send a restart. As a result, the connection is kept active.
  Wire.requestFrom(MPU_ADDR, 7*2, true); // request a total of 7*2=14 registers

  // "Wire.read()<<8 | Wire.read();" means two registers are read and stored in the same variable
  accelerometer_x = Wire.read()<<8 | Wire.read(); // reading registers: 0x3B (ACCEL_XOUT_H) and 0x3C (ACCEL_XOUT_L)
  accelerometer_y = Wire.read()<<8 | Wire.read(); // reading registers: 0x3D (ACCEL_YOUT_H) and 0x3E (ACCEL_YOUT_L)
  accelerometer_z = Wire.read()<<8 | Wire.read(); // reading registers: 0x3F (ACCEL_ZOUT_H) and 0x40 (ACCEL_ZOUT_L)
  temperature = Wire.read()<<8 | Wire.read(); // reading registers: 0x41 (TEMP_OUT_H) and 0x42 (TEMP_OUT_L)
  gyro_x = Wire.read()<<8 | Wire.read(); // reading registers: 0x43 (GYRO_XOUT_H) and 0x44 (GYRO_XOUT_L)
  gyro_y = Wire.read()<<8 | Wire.read(); // reading registers: 0x45 (GYRO_YOUT_H) and 0x46 (GYRO_YOUT_L)
  gyro_z = Wire.read()<<8 | Wire.read(); // reading registers: 0x47 (GYRO_ZOUT_H) and 0x48 (GYRO_ZOUT_L)

  // print out data
  Serial.print("aX = "); Serial.print(convert_int16_to_str(accelerometer_x));
  Serial.print(" | aY = "); Serial.print(convert_int16_to_str(accelerometer_y));
  Serial.print(" | aZ = "); Serial.print(convert_int16_to_str(accelerometer_z));
  // the following equation was taken from the documentation [MPU-6000/MPU-6050 Register Map and Description, p.30]
  Serial.print(" | tmp = "); Serial.print(temperature/340.00+36.53);
  Serial.print(" | gX = "); Serial.print(convert_int16_to_str(gyro_x));
  Serial.print(" | gY = "); Serial.print(convert_int16_to_str(gyro_y));
  Serial.print(" | gZ = "); Serial.print(convert_int16_to_str(gyro_z));
  Serial.println();

  // delay
  delay(100);
}

















300x250
728x90

최근 회로에 대해서 간단히 배우기 전까지





라즈베리파이나 아두이노의 전원에 대한 개념이 전혀 없었다.





그냥 마이크로 usb(파이)/usb1.1(우노)를 꽂으면 그게 그냥 데이터 전송도하고 전원도 되는가보다 했다.









그런데 아두이노에는 이 외에 2가지 전원을 주는 방법이 더 있더라





1. usb 전원

2. 파워 잭

3. Vin 단자

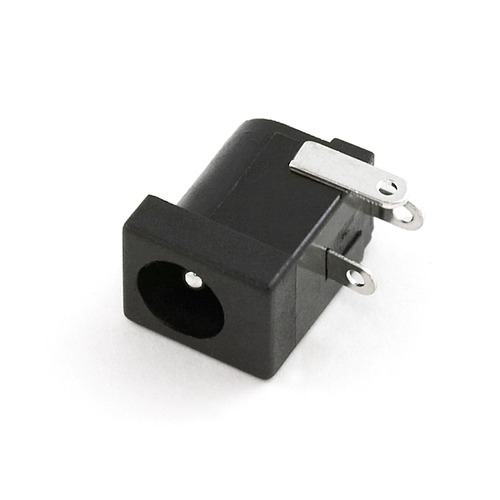

파워 잭이야 우리가 자주보는 이런 단자

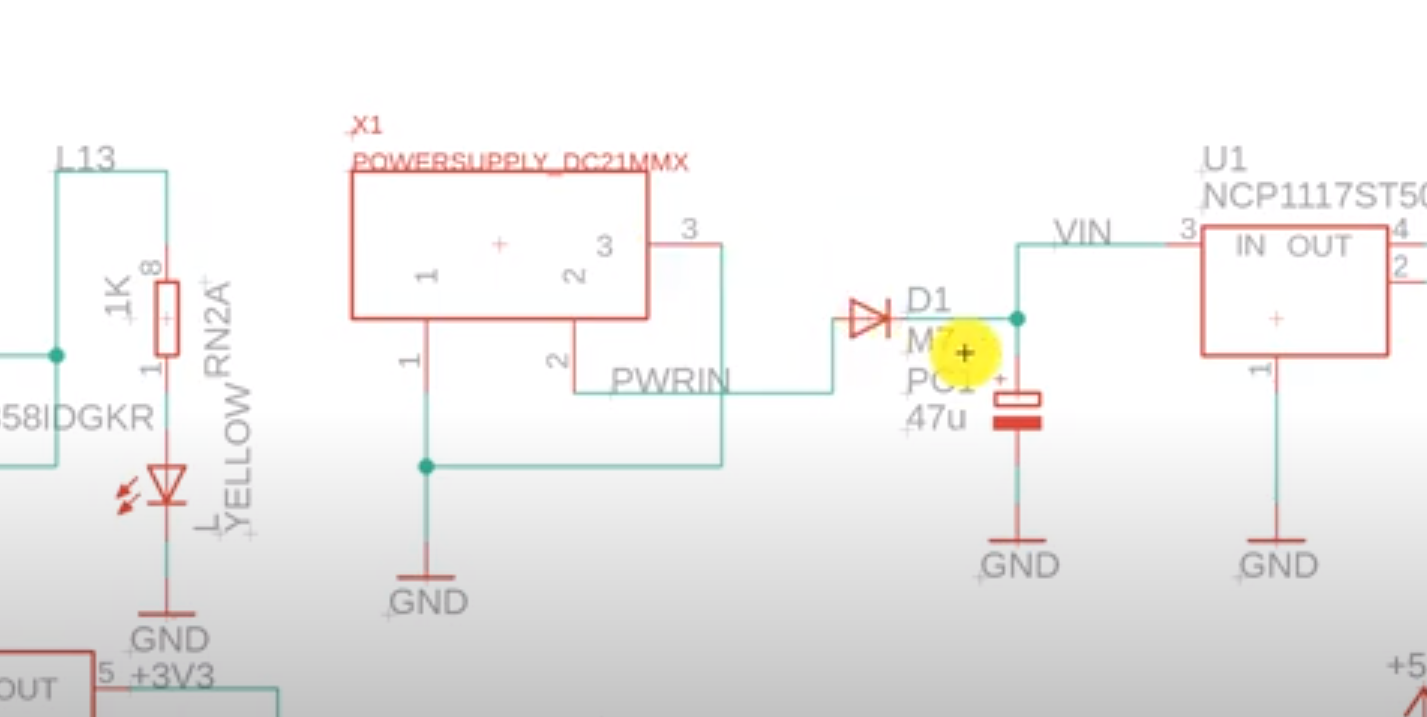

아두이노 회로도 상에서 POWERSUPPLY_DC21MMX 로 나오고 있다.

ref : https://throwexception.tistory.com/866

ref : www.youtube.com/watch?v=h_jTHMpEBAY

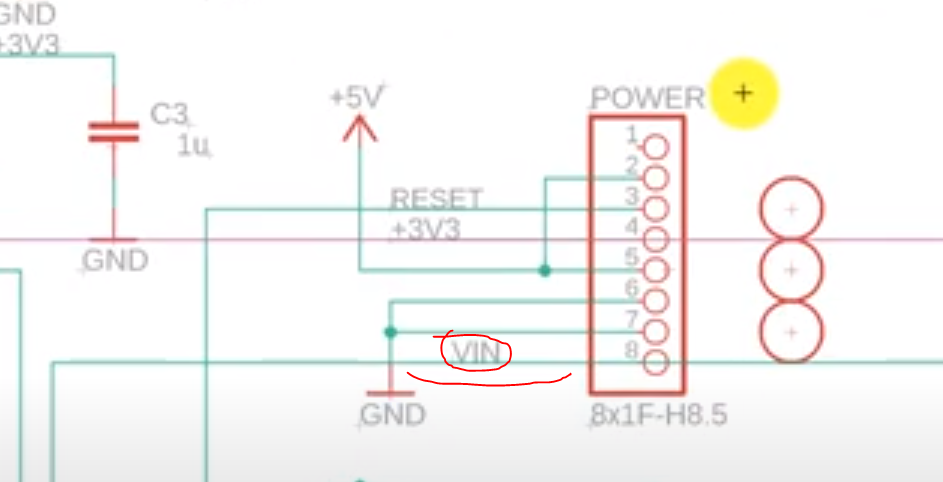

8핀 헤더에 8번 핀이 VIN 단자로 여기로 5V 전압을 받아도 아두이노가 동작된다.

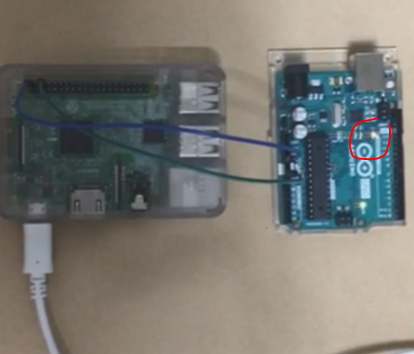

라즈베리파이3의  그라운드와 5V 단자로 아두이노에 전원 주도록 해봤습니다.



파이 5V 출력을 아두이노 VIN과 연결하고

파이 GND와 아두이노 GND를 연결.

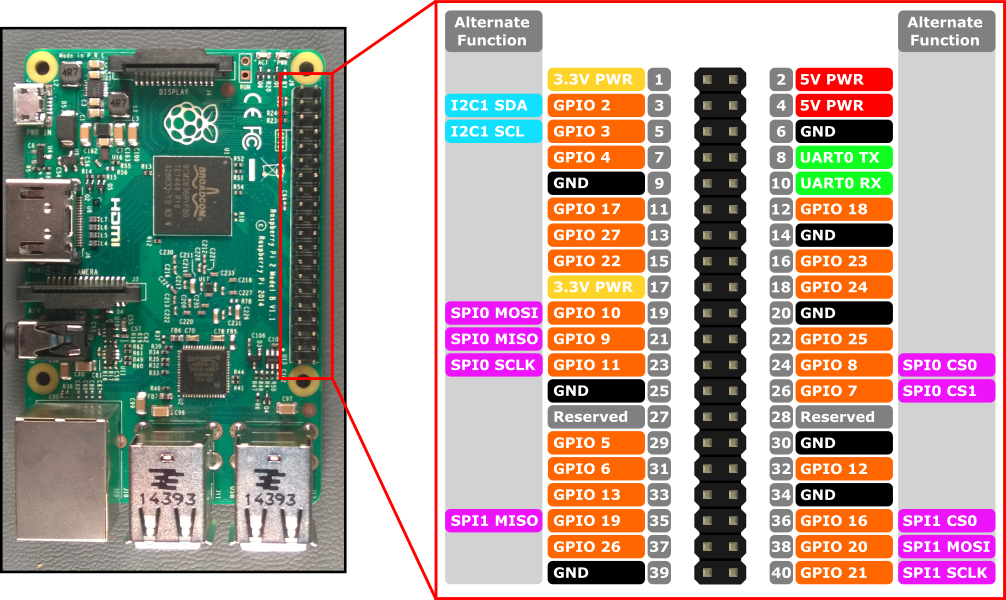

https://docs.microsoft.com/ko-kr/windows/iot-core/learn-about-hardware/pinmappings/pinmappingsrpi

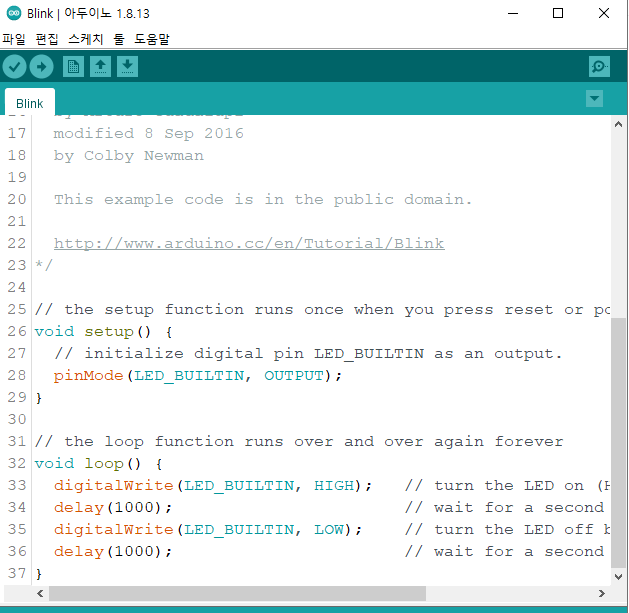

아두이노에는 블링크 예제 펌웨어를 업로드 해줍시다.













희미하지만 위 예제대로 파이 전원으로 잘 블링크 됩니다.







300x250
728x90





--- 추가 ---



이전에 ORB SLAM을 보면서



단안 카메라 만으로도 시각 궤적 트래킹을 그래도 간단히 할수 있을줄 알았는데,



그렇지 않더라



단안 영상에서는 매칭쌍으로 회전 행렬과 평행이동 백터를 구할수는 있지만



스케일 정보가 없어 정확한 시각 궤적을 구할수가 없었다.



ORB SLAM의 경우에는 키프레임들을 잘 최적화시켜서 가능했었는데



g2o를 커녕



파이썬 기본 프로젝트 개념 조차 제대로 정리못하니 아직도 손댈수가 없겠다.



-------------------



기존에 단안 카메라로 시각 궤적을 구하는 코드를 공개해놓은게 있었다



이 자료는 KITTI dataset에 맞게 되어있어서



zumi에서 사용할수 있도록 조금 수정해야 될거같다.



https://github.com/uoip/monoVO-python





봐야 될 코드는



test.py와 visual_odometry.py 2개로









test.py에는 KITTI dataset 테스트 코드가



visual_odometry.py에는 핀홀 카메라와 시각 궤적에 대한 코드가 정의되어 있다.















조금전에 카메라 캘리브레이션으로 카메라 매트릭스를 구해서



핀홀 카메라 모델 초기화에 필요한 값들은 가지고 있다.



https://throwexception.tistory.com/915
https://darkpgmr.tistory.com/32





위 결과를 보면



핀홀 카메라 초기화에 사용할 값들은



self.fx = 307.36614763

self.fy = 307.93093352

self.cx = 163.09438444

self.cy = 121.38304299

self.d = distortion coeff







핀홀 카메라는 괜찬아 보이지만



시각 궤적이 문제다.







현재 R, t와 카메라 주점을 떠나서



어노테이션 파일이 없는게 큰데













일단 test.py를 보면



핀홀 카메라를 초기화하고



시각 궤적 초기화에는



핀홀 카메라 모델, 어노테이션 파일이 파라미터로 주어야한다.



나머지는



1. 이미지 읽기

2. vo.update()

3. 궤적 그리기



로 정리할수 있을것같다.







일단 vo.update부터 돌아가서보면



이미지가 첫번째, 두번째, 이외의 경우를 나눠서 처리하고 있다.









첫 이미지 처리 과정을 보면



1. 특징 검출기로 기준 키포인트부터 구한다.

* detector.detect()에서는 검출한 키포인트들을 반환



2. 키포인트의 좌표들을 넘파이 배열에담는다.

* https://docs.opencv.org/3.4/d2/d29/classcv_1_1KeyPoint.html#ae6b87d798d3e181a472b08fa33883abe

* x.pt는 point2f 특징 좌표





=> 첫번째 이미지의 특징 좌표들을 기준 좌표로 설정하는 과정







두번째 이미지 처리 과정에서는



1. 피처 트래킹 -> featureTracking

2. 에센셜 메트릭스 검출 -> findEssentialMat

3. 자세 복원 -> recoverPose

4. 현재 특징 좌표를 기준 좌표로 -> px_ref = px_cur







우선 피처 트래킹 부터 살펴보면

* 두번째 프레임을 받았다고 가정



last_frame 이전 영상(첫번째 프레임)



new_frame 새 영상(두번째 프레임)



prx_ref 이전 영상(첫번째 프레임)의 특징 좌표



이제 피처 트래킹 함수 로직을 살펴보자







피처 프래킹을 보면



가장 먼저 옵티컬 플로우를 계산한다.



옵티컬 플로우 : 두 연속 이미지 사이에서 풀체의 움직이는 패턴 검출



ref : https://throwexception.tistory.com/683

* opencv-python 에서도 옵티컬 플로우 설명이 있다.

ref : https://opencv-python-tutroals.readthedocs.io/en/latest/py_tutorials/py_video/py_lucas_kanade/py_lucas_kanade.html

* 옵티컬 플로우 번역 설명

ref : https://m.blog.naver.com/samsjang/220662493920







cv2.calcOpticalFlowPyrLK 함수의 리턴 값은



kp2 : 현재 영상에서의 특징 키포인트

st : 검출 성공여부 ( 0이면 실패, 1이면 성공)









이전과 현재 영상의 매치되는 특징들을 찾아낸뒤



에센셜 메트릭스를 구하고 있습니다.



에센셜 메트릭스 : 두 영상에서 찾은 특징쌍, 매칭쌍의 변환 관계(평행이동, 회전).(카메라 내부 파라미터 제거된 좌표계)

* fundamental matrix : 에센셜 메트릭스와 동일하나 카메라 내부 파라미터 행렬을 포함한 좌표계서 변환 관계

ref : https://darkpgmr.tistory.com/83





리커버포즈 : 말그대로 자세 변화를 구해주는 함수

- 입력 : 에센셜 메트릭스, 이미지1 특징 좌표, 이미지2 특징 좌표, 카메라 행렬, 회전 변환 출력 행렬, 평행이동변환 출력행렬

=> 두 이미지 사이의 자세 변화를 구함







다시 세컨드 프레임 프로세스로 돌아오면



현재 R 변화와 T 변화를 구하고



이후에는 기본 프레임 단계로 지정된다.







나머지 내용 잠깐 리커버 포즈부터 해보고 진행한다.

300x250
728x90

모든 카메라에는



이미지 센서와 렌즈사이는 정확하게 나란하지 않아 약간의 이미지 왜곡이 발생한다.



이 왜곡에 대한 행렬을 camera matrix라 한다.



camera matrix는 카매라 내부 (왜곡 정도에 대한) 행렬과



카메라 이미지 평면 ~ 외부 물체에 대한 회전, 평행이동에 대한 백터로 이루어진다.





카메라 캘리브레이션 카메라 왜곡 행렬 camera matrix를 찾아주는 작업이다.



스테레오 비전 같은 3차원 복원을 한다면 이 카메라 왜곡을 잡아주어야 한다.



자세한 설명은 다음 링크에서



ref : https://darkpgmr.tistory.com/32









https://kr.mathworks.com/help/vision/ug/camera-calibration.html











카매라 캘리브레이션은 체스판이 있으면 할수 있는데,



테블릿에다 채스보드를 띄워서 검출했다.



ref : https://opencv-python-tutroals.readthedocs.io/en/latest/py_tutorials/py_calib3d/py_calibration/py_calibration.html#calibration













카메라 매트릭스와 왜곡 계수를 구하였으면



이 값으로 왜곡된 카메라 영상을 보정시킬수가 있다.





import numpy as np
import cv2
import glob
import pickle
import time

#https://opencv-python-tutroals.readthedocs.io/en/latest/py_tutorials/py_calib3d/py_calibration/py_calibration.html
#https://stackoverflow.com/questions/6568007/how-do-i-save-and-restore-multiple-variables-in-python

#This should be as close to zero as possible
def reprojection_error(imgpoints, objpoints, mtx, dist, rvecs, tvecs):
    mean_error = 0
    for i in range(len(objpoints)):
        imgpoints2, _ = cv2.projectPoints(objpoints[i], rvecs[i], tvecs[i], mtx, dist)
        error = cv2.norm(imgpoints[i],imgpoints2, cv2.NORM_L2)/len(imgpoints2)
        mean_error = mean_error + error

    print("total error: " + str(mean_error/len(objpoints)))
    return mean_error



# termination criteria
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)

# prepare object points, like (0,0,0), (1,0,0), (2,0,0) ....,(6,5,0)
objp = np.zeros((4*6,3), np.float32)
objp[:,:2] = np.mgrid[0:6,0:4].T.reshape(-1,2)

# Arrays to store object points and image points from all the images.
objpoints = [] # 3d point in real world space
imgpoints = [] # 2d points in image plane.








cap = cv2.VideoCapture(0)
while(len(objpoints) < 20):
    ret, frame = cap.read()
    frame = cv2.flip(frame, -1)
    rsz = cv2.resize(frame, dsize=(320,240))
    gray = cv2.cvtColor(rsz, cv2.COLOR_BGR2GRAY)


    # Find the chess board corners
    ret, corners = cv2.findChessboardCorners(gray, (6,4),None)

    # If found, add object points, image points (after refining them)
    if ret == True:
        objpoints.append(objp)

        corners2 = cv2.cornerSubPix(gray,corners,(11,11),(-1,-1),criteria)
        imgpoints.append(corners2)

        # Draw and display the corners
        gray = cv2.drawChessboardCorners(gray, (6,4), corners2,ret)
        print("chessobard corner detected. curr num objpoints : " + str(len(objpoints)) +  ", curr num imgpoints : " + str(len(imgpoints)))

        time.sleep(0.2)

    cv2.imshow('res',gray)
    if cv2.waitKey(20) & 0xFF == ord('q'):
        break


ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(objpoints, imgpoints, gray.shape[::-1],None,None)


reprojection_error(imgpoints, objpoints, mtx, dist, rvecs, tvecs)


cap.release()
cv2.destroyAllWindows()


print("camera matrix")
print(mtx)
print("distortion coeff")
print(dist)


# Saving the objects:
with open('cam_calib.pkl', 'wb') as f:
    pickle.dump([mtx, dist, rvecs, tvecs], f)









지금 사용하는 파이 카메라는 내부 왜곡이 크지 않아서인지 보정 전과 후에도 큰 차이가 없다.



실제 이미지 왜곡은 다음 링크를 참조하는게 좋을것같다.



ref : https://medium.com/analytics-vidhya/camera-calibration-with-opencv-f324679c6eb7







import numpy as np
import cv2
import glob
import pickle

def get_cameramat_dist(filename):

    f = open(filename, 'rb')
    mat, dist, rvecs, tvecs = pickle.load(f)
    f.close()

    print("camera matrix")
    print(mat)
    print("distortion coeff")
    print(dist)
    return mat,dist





def main():

    mat, dist = get_cameramat_dist("cam_calib.pkl")

    cap = cv2.VideoCapture(0)

    ret, frame = cap.read()
    frame = cv2.flip(frame, -1)
    rsz = cv2.resize(frame, dsize=(320,240))
    gray = cv2.cvtColor(rsz, cv2.COLOR_BGR2GRAY)


    h,  w = gray.shape[:2]
    newcameramtx, roi=cv2.getOptimalNewCameraMatrix(mat,dist,(w,h),1,(w,h))



    while(True):
        ret, frame = cap.read()
        frame = cv2.flip(frame,-1)
        rsz = cv2.resize(frame, dsize=(320,240))
        gray = cv2.cvtColor(rsz, cv2.COLOR_BGR2GRAY)

        # undistort
        mapx,mapy = cv2.initUndistortRectifyMap(mat,dist,None,newcameramtx,(w,h),5)
        res = cv2.remap(gray,mapx,mapy,cv2.INTER_LINEAR)

        # crop the image
        x,y,w,h = roi
        res = res[y:y+h, x:x+w]

        cv2.imshow('res',res)
        if cv2.waitKey(20) & 0xFF == ord('q'):
            break

    cap.release()
    cv2.destroyAllWindows()



if __name__ == "__main__":
    main()





300x250
728x90





ref : https://opencv-python-tutroals.readthedocs.io/en/latest/py_tutorials/py_feature2d/py_feature_homography/py_feature_homography.html

ref : https://throwexception.tistory.com/838?category=873104











import numpy as np
import cv2
from matplotlib import pyplot as plt



# Initiate
MIN_MATCH_COUNT = 10
cap = cv2.VideoCapture(0)


#FLANN Feature Matcher & Param
index_params = dict(algorithm=6,
                    table_number=6,
                    key_size=12,
                    multi_probe_level=2)
search_params = {}
flann = cv2.FlannBasedMatcher(index_params, search_params)



# Initiate STAR detector
orb = cv2.ORB_create()

img1 = cv2.imread('../../../res/manual.png',0)
# find the keypoints with ORB
kp1 = orb.detect(img1,None)
kp1, des1 = orb.compute(img1, kp1)





while(True):
    ret, frame = cap.read()
    frame = cv2.flip(frame, -1)
    rsz = cv2.resize(frame, dsize=(320,240))
    res = cv2.cvtColor(rsz, cv2.COLOR_BGR2GRAY)
    kp2 = orb.detect(res,None)
    kp2, des2 = orb.compute(res, kp2)




    try:
        matches = flann.knnMatch(des1, des2, k=2)
        good = []
        for i,(m,n) in enumerate(matches):
            if m.distance < 0.85*n.distance:
                good.append(m)


        if len(good)>MIN_MATCH_COUNT:
            src_pts = np.float32([ kp1[m.queryIdx].pt for m in good ]).reshape(-1,1,2)
            dst_pts = np.float32([ kp2[m.trainIdx].pt for m in good ]).reshape(-1,1,2)

            M, mask = cv2.findHomography(src_pts, dst_pts, cv2.RANSAC,5.0)
            matchesMask = mask.ravel().tolist()

            h,w = img1.shape
            pts = np.float32([ [0,0],[0,h-1],[w-1,h-1],[w-1,0] ]).reshape(-1,1,2)
            dst = cv2.perspectiveTransform(pts,M)

            res = cv2.polylines(res,[np.int32(dst)],True,255,3, cv2.LINE_AA)

        else:
            #print("Not enough matches are found - %d/%d" % (len(good),MIN_MATCH_COUNT))
            matchesMask = None

        draw_params = dict(matchColor = (0,255,0), # draw matches in green color
                        singlePointColor = None,
                        matchesMask = matchesMask, # draw only inliers
                        flags = 2)
        res = cv2.drawMatches(img1,kp1,res,kp2,good,None,**draw_params)

    except Exception as e:
        print(e)

    cv2.imshow('res',res)
    if cv2.waitKey(20) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()

















300x250
728x90



원래 주미에는 opencv 3.4.3(?) 버전이 설치되어있는데



이상하게 피처 매치 부분에서 계속 버그가 나더라



아무리 삽질해봐도 도저히 고칠수 없어서 다른 버전을 사용하려고 했다.





그래서 opencv를 업그레이드 하겠다고 한참 삽질을 하다가



whl 파일 설치해서 마무리하고



다시 ORB 특징을 이용한 MPU6050 피처 매치







좌측의 센서 사진은 그냥 폰으로 찍어서 사용했다.



















import numpy as np
import cv2

cap = cv2.VideoCapture(0)


#queryImg
#qImg = cv2.imread('./res/mpu6050_2.png',0)
qImg = cv2.imread('../../../res/mpu6050_2.png',0)

# Initiate STAR detector
orb = cv2.ORB_create()
# find the keypoints with ORB
kp1 = orb.detect(qImg,None)
# compute the descriptors with ORB
kp1, desc1 = orb.compute(qImg, kp1)

# create BFMatcher object
bf = cv2.BFMatcher()
print(len(desc1))

while(True):
    ret, frame = cap.read()
    frame = cv2.flip(frame, 0)
    rsz = cv2.resize(frame, dsize=(320,240))
    gray = cv2.cvtColor(rsz, cv2.COLOR_BGR2GRAY)

    # find the keypoints with ORB
    kp2 = orb.detect(gray,None)
    # compute the descriptors with ORB
    kp2, desc2 = orb.compute(gray, kp2)

    # Match descriptors.
    matches = bf.knnMatch(desc1,desc2, k=2)
    # Apply ratio test
    good = []
    for m,n in matches:
        if m.distance < 0.75*n.distance:
            good.append([m])


    gray = cv2.drawMatchesKnn(qImg,kp1,gray,kp2,good, None, flags=2)


    cv2.imshow('res',gray)
    if cv2.waitKey(20) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()













300x250
728x90

라즈베리파이에 영상처리를 한다면



opencv 소스를 직접 다운 받고, 설정, 빌드, 인스톨까지 해야되지만



빌드하는데 시간이 너무 오래걸린다..









그런데 이번에 whl 파일이 빌드 하지 않고 사용할수 있게 만든 실행 파일이고,



PyPi가 whl, 소스를 제공하는 저장소인걸 알게 되고







arm 아키텍처에서 pip install opencv-python 할때마다 build wheel을 하니



PyPI에는 암 아키텍처용 whl 파일이 없구나 싶어



"파이썬 패키지 배포하기" 글을 보고

https://rampart81.github.io/post/python_package_publish/



pizero에서 opencv를 빌드해서 PyPi에다가 배포해보려고 했었다.









주미에게 무거운 opencv를 빌드 시킨 동안



opencv-python 다큐먼트를 보고있었는데

ref: https://pypi.org/project/opencv-python/











ARM 아키텍처용 opencv python 파일은



PyPI이 아니라 piwheels.org에서 제공해준다고 하더라...













마침 주미에서 사용하는 python35- arm6l whl 파일이 제공되니 이걸 바로 다운받으면 된다.



https://www.piwheels.org/project/opencv-python/









piwheel 저장소 사용하는 방법은 홈페이지에 들어가면 바로 나온다.



/etc/pip.conf에 piwheels.org 주소만 등록해주면 되더라



ref : https://www.piwheels.org/







주소를 등록해주고 나니 이제서야 piwheels 저장소에서 검색하더라



그런데 시스템 에러가 발생한다.





설치할 버전을 지정해주니 잘 설치된다.









파이썬 3.5, arm, opencv 4.1.1 설치 버전 확인해주고







opencv-contrib-python도 설치하자.











이제 번거로운 빌드는 그만해도 되겠지..?





300x250
728x90

mpu6050은 관성 센서인데



가속도계도 들어있으니



가속도로 속도를 구하고, 속도로 위치를 구할수 있을거라 생각했다.









그래서 우선 x축 가속도 값을 출력해보기도 하고



from zumi.zumi import Zumi
import time
import datetime as pydatetime

def get_now():
    return pydatetime.datetime.now().timestamp()

#initialize
zumi = Zumi()


bf_time = 0
curr_time = 0

def get_offset(zumi, sampling):
    offset = 0
    for i in range(1, sampling):
        acc = zumi.get_acc()
        accx = round(acc[0], 3)
        offset = offset + accx

    offset = offset/sampling
    print("offset : " + str(offset))
    return offset

def print_acc(zumi, offset):
    global curr_time, bf_time
    acc = zumi.get_acc()
    acc_x = round(acc[0] - offset, 2)
    curr_time = get_now()
    dt = round(curr_time - bf_time, 3)
    msg = "acc x : "+str(acc_x)  + ", dt : " + str(dt)
    bf_time = curr_time
    print(msg)

def do_something(zumi, offset):
    print_acc(zumi, offset)
    time.sleep(0.1)



try:
    offset = get_offset(zumi, 100)
    while True:
        do_something(zumi, offset)
except KeyboardInterrupt:
    pass







센서 데이터 특정 시간을 타임 스탬프로 출력해서



시간 구간으로 적분해보기도 했다.



더해서 LPF도 써보기는 했으나





from zumi.zumi import Zumi
import time
import datetime as pydatetime

def get_now():
    return pydatetime.datetime.now().timestamp()

#initialize
zumi = Zumi()
vel = 0
alpha = 0.7
bf_time = 0
curr_time = 0
prev_acc = 0
def get_offset(zumi, sampling):
    offset = 0
    for i in range(1, sampling):
        acc = zumi.get_acc()
        accx = round(acc[0], 3)
        offset = offset + accx

    offset = offset/sampling
    print("offset : " + str(offset))
    return offset


def LPF(alpha, prev, curr):
    val = alpha * prev + (1-alpha) * curr
    return val

def print_acc(zumi, offset):
    global curr_time, bf_time, vel, prev_acc
    acc = zumi.get_acc()
    acc_x = LPF(alpha, prev_acc,acc[0])
    acc_x = round(acc[0] - offset, 2)

    curr_time = get_now()
    dt = round(curr_time - bf_time, 2)
    vel = vel + acc_x * dt
    vel = round(vel, 2)
    msg = "acc x : "+str(acc_x)  + ", vel : " +str(vel)+", dt : " + str(dt)
    bf_time = curr_time
    prev_acc = acc_x
    print(msg)

def do_something(zumi, offset):
    print_acc(zumi, offset)
    time.sleep(0.1)



try:
    offset = get_offset(zumi, 100)
    bf_time = get_now()
    while True:
        do_something(zumi, offset)
except KeyboardInterrupt:
    pass





가속도계 자체 오차가 너무 심해서



처음 초기화 당시에는 안정적이더라도



조금만 움직이고 나서는 오차가 점점 누적되어 발산하게 되버리더라







내 딴에는 나름대로는 칼만필터도 써보긴했는데







과정은 따로 녹화는 안해서 올리진 못한게 아쉬워도 여기까지 하고







그래서 mpu6050에서 가속도계는



자이로 센서로 각 변화율을 구하는데 보조해주기만 하나보더라





300x250
728x90

ORB

- FAST + Rotated BRIEF

- 고속 특징 검출이 가능하며 회전 변화에 강인











import numpy as np
import cv2

cap = cv2.VideoCapture(0)
ret, frame = cap.read()
rsz = cv2.resize(frame, dsize=(320,240))
gray = cv2.cvtColor(rsz, cv2.COLOR_BGR2GRAY)
# Initiate ORB detector
orb = cv2.ORB_create()

# find the keypoints with ORB
kp = orb.detect(gray,None)
# compute the descriptors with ORB
kp, desc = orb.compute(gray, kp)
#print("orb kp.shape : " + str(len(kp)) + ", orb desc.shape : " + str(desc.shape))


while(True):
    ret, frame = cap.read()
    frame = cv2.flip(frame, 0)
    rsz = cv2.resize(frame,dsize=(320,240))
    gray = cv2.cvtColor(rsz, cv2.COLOR_BGR2GRAY)

    # find the keypoints with ORB
    kp = orb.detect(gray,None)
    # compute the descriptors with ORB
    kp, desc = orb.compute(gray, kp)

    # draw only keypoints location,not size and orientation
    res = cv2.drawKeypoints(gray,kp,None)

    cv2.imshow('res',res)
    if cv2.waitKey(20) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()



300x250
728x90

지금 아두이노 벨런서를 만들면서 있는 문제들 중에



베터리가 고민된다.



그냥 AA 건전지를 연결해서 사용해도 되지만



계속 그렇게 건전지 비용을 사서 쓸수도 없고







결국에는 리튬 베터리를 사용하긴 해야하는데



베터리 관련해서 사용가능한 모듈이 없나 찾아보다가



얼마전에 받은 WeMos 키트에 베터리 쉴드가 있더라



이 베터리 쉴드로 USB 연결시 리튬 배터리를 충전할수 있다고 하니



베터리 충전용으로 사용해도 될듯 싶다.















이 외에 리튬 베터리로 아두이노를 동작시키는 방법에 대해 검색해보았는데



생각보다 간단하더라















리튬 베터리 커넥터 부분을 바로 점퍼 케이블로 아두이노에 연결하면 되니 크게 걱정안해도 될거같다.









이외에도 오늘 생각보다 진도 많이 나갔다.





원래 하려던 MPU-6050와 다른 센서에 납땜도하고





기구 제작에 가장 큰 문제가 되었던 볼트 너트 부분도





볼트는 기존대로 하고





너트는 조금 확대 시켰더니 잘 조여진다.



사진 많이 찍어놓긴 했는데 빠트리고말았다. 나중에 올려야지.





또 하필 오늘 충전기를 두고 온 탓에 주미를 많이 하지는 못했지만



대신 주미에서 사용할 영상 부분들을 실습을 꽤 진행하였다.





남은 시간에는 필터 부분을 처리하면 될듯하다.











-------------------------------------



위 베터리 쉴드 다큐먼트 페이지를 찾았다.



ref: https://docs.wemos.cc/en/latest/d1_mini_shiled/battery.html







외형은 조금 다르지만 구조는 비슷하다.



300x250

+ Recent posts
