제어공학 2 - 20 Nyquist 선도

나이퀴스트 선도

- 주파수가 0~inf  범위에서 주파수 전달함수의 크기와 위상을 극좌표계에서 나타낸 것

-> 주파수 응답 크기와 위상을 극좌표계 하나의 좌표계로 표현 가능

* bode 선도 주파수 전달함수의 크기와 위상을 각각의 직교좌표계에서 표현한것



나이퀴스트 선도

- 주파수 w(0<=w<=inf)에 따른 개루프 전달함수 G(jw)의 크기 |G(jw)|와 위상 <G(jw)를 극좌표계상에 표시한선도

-> 한개의 선도로 모든 주파수에 대한 시스템 주파수 응답 특성을 파악할 수 있음

-> 시스템 각 요소가 주파수 응답에 미치는 영향을 분명하게 알려주지는 못함



나이퀴스트 선도 예시

- w= 0으로 갈수록 크기는 무한대, 위상은 -90도

- w=inf로 갈수록 크기는 0, 위상은 90도

- w가 특정 위치에 있을때 크기는 원점으로부터의 거리, 위상은 실수부 양의 방향에서 음의방향으로 각도

=> 보드 선도랑 성격은 같으나 보여주는 형식만 극좌표 계 하나에서 다보여줌

나이퀴스트 선도

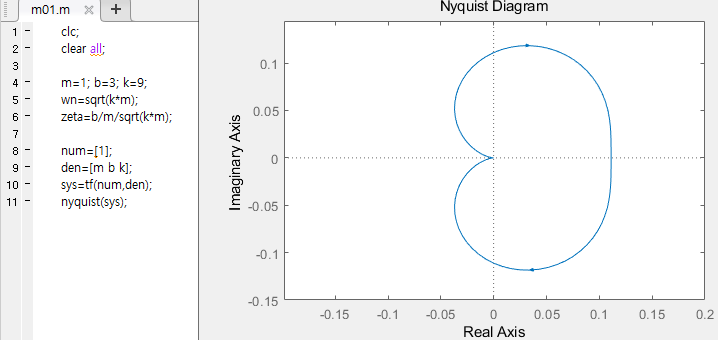

나이퀴스트 선도를 이용한 질량-스프링-댐퍼 시스템의 주파수 응답



F(t)를 입력, x(t)를 출력으로하는 전달함수 G(s)

- m=1, b=3, k=9, zeta=0.5, wn=3(rad/s) 인 경우



공진주파수 w_r : 공진 최댓값이 나타나는 주파수

-보드선도 상 : w_r = 1.88일때 위상 -45.8도

- 나이퀴스트 선도에서 w=1.88일때 위상 -45.8도



주파수 입력 F(t)=sin(wn t)에 대한 과도 응답과 보드/나이퀴스트 선도

- 보드 선도 상 주파수 3일때 크기는 -19이며 위상 -90

- 나이퀴스트도 주파수 3일때 크기는 -이며 위상 -90

=> 실제 주파수 응답은 입력 보다 작으며 위상도 90도 뒤쳐짐



b가 변할때 G(s)의 나이퀴스트 선도를 구하자

- m=1, b=1~11, k=9, 질량-스프링-댐퍼 시스템
