복) 전자회로 1 - 다이오드

제너 다이오드

- 제너 항복 : 역방향 바이어스 인가시 전류가 급격히 감소하기 시작하는 전압 지점

 => 제너 다이오드에 역방향으로 인가 전압을 높여도 제너 다이오드에 걸리는 전압은 일정하나

      역방향으로 흐르는 전류가 급격히 커짐



정류 회로

- 대부분의 전자 장비는 직류 전원을 이용

- 송전 선로에서 경제성(변압, 변환 등)을 이유로 교류로 송전하고, 가정에서는 교류를 직류로 정류해 사용.

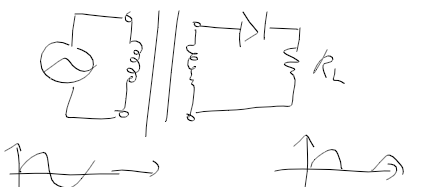

반파 정류기

- 교류 전원을 받아 변압 후, 다이오드를 통해 반파 정류하는 회로

- 가장 낮은 효율 간단

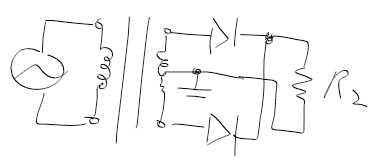

전파 정류

- 중간 텝(접지역활)을 이용해 교류 전체 파형을 정류함.

- 권선 길이가 반파 정류회로의 2배, 세게 작용하는 교류 역전압, 전압이 반토막 난다.



브리지 정류 회로

- 4개의 다이오드를 이용한 전파 정류 회로

- 효율이 좋으나 많은 다이오드 필요, 순방향 전압강하가 크다.





평활회로

- 정류 후 맥류에는 고조파 교류 성분을 포함해서 완전한 직류는 아님.

 => 캐패시터 C를 정류회로에 병렬로 연결

 => 공급 전류가 떨어지면 저장된 에너지 방출하여 평활화

- RC 회로 시정수 : 충전시 63.2%까지 도달하는 시간, 방전시 36.8%까지 도달하는 시간

 => 시정수가 크면 방전이 오래 걸리므로 직류 모양에 가까워 진다.

- 리플 : 직류 중 남아있는 교류 성분

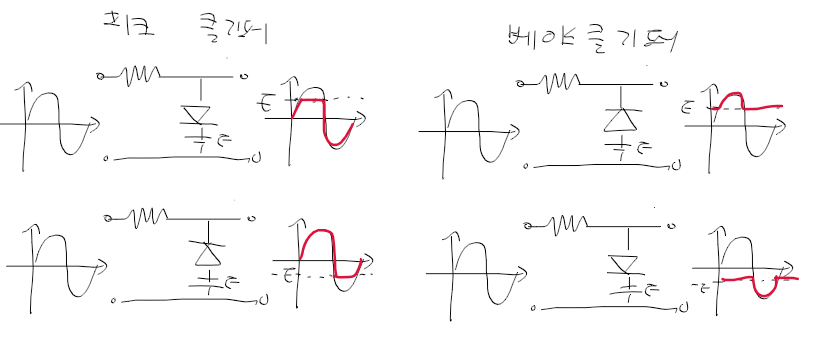

클리퍼

- 일정 파형만 잘라서 나머지 부분만 통과하는 회로

클램퍼

- 파형은 유지하되 0V가 아닌 일정 기준 전압으로 올리거나 낮추는 회로
