하드웨어회로설계 - 3. 전자파 저감 목적의 기초 회로 이론 1

EMC 관점 수동 소자

1. 저항

2. 캐패시터

3. 인덕터

4. Ferrite Bead

5. EMI Filter

6. Common Mode Choke Coil

7. 3단자 캐패시터









저항 registor

- 전류 흐름을 억제하는 소자

- 옴의 법칙 : I = V/R

- 저항 특성 : 캐패시터 , 인덕터와 달리 전력 소모

- 기호

- 물리적 원리 : rho는 물질의 비저항(고유저항), s는 물질의 단면적, l은 길이

           => 저항은 고유저항과 길이에 비례, 단면적에 반비례









저항의 종류

1. 직렬 접속 저항

- V = IR에 따라 R은 직렬합



2. 병렬 접속 저항

- 병렬 접속으로 인해 직렬에 비해 저항의 크기가 줄어듬











캐패시터 capacitor

- 에너지 저장하는 소자

- 저장 에너지

- 교류 저항

- 시간 영역에서 캐패시터의 전류 전압과의 관계식

- 기호



- 물리적 원리 : epsilon_0는 자유공간 유전율, epsilon_r은 비유전율, d는 전극간 거리, S는 전극 면적





캐패시터의 합성

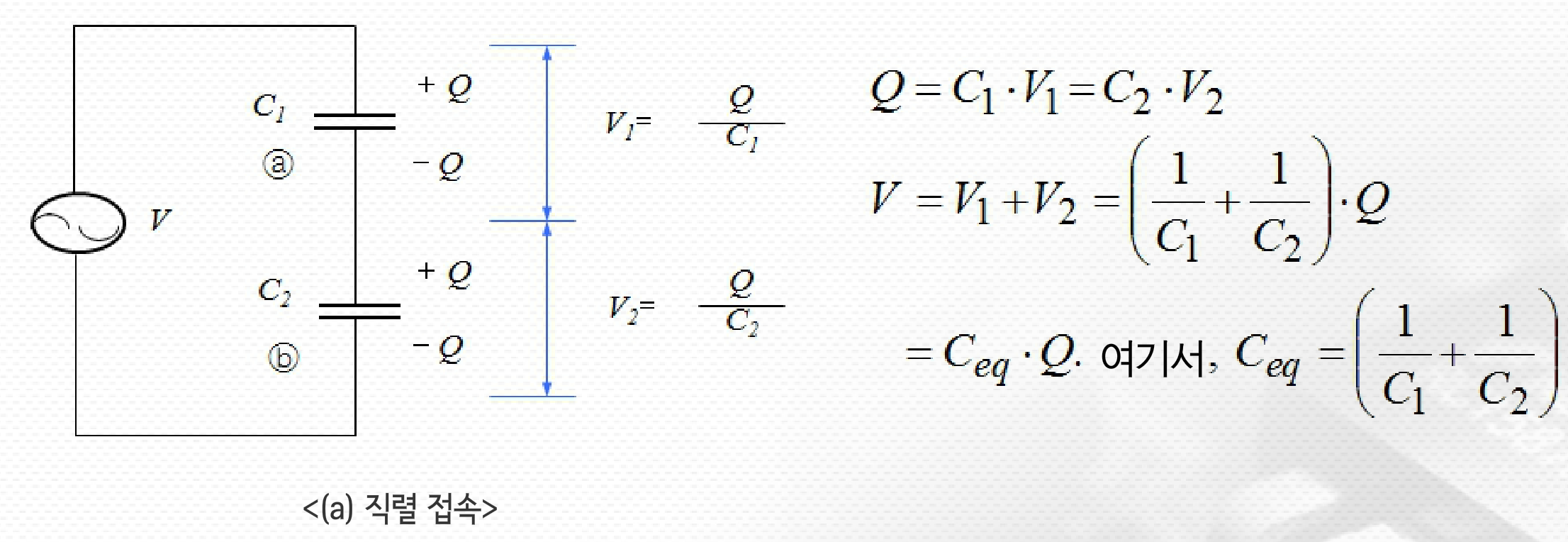

1. 직렬 연결

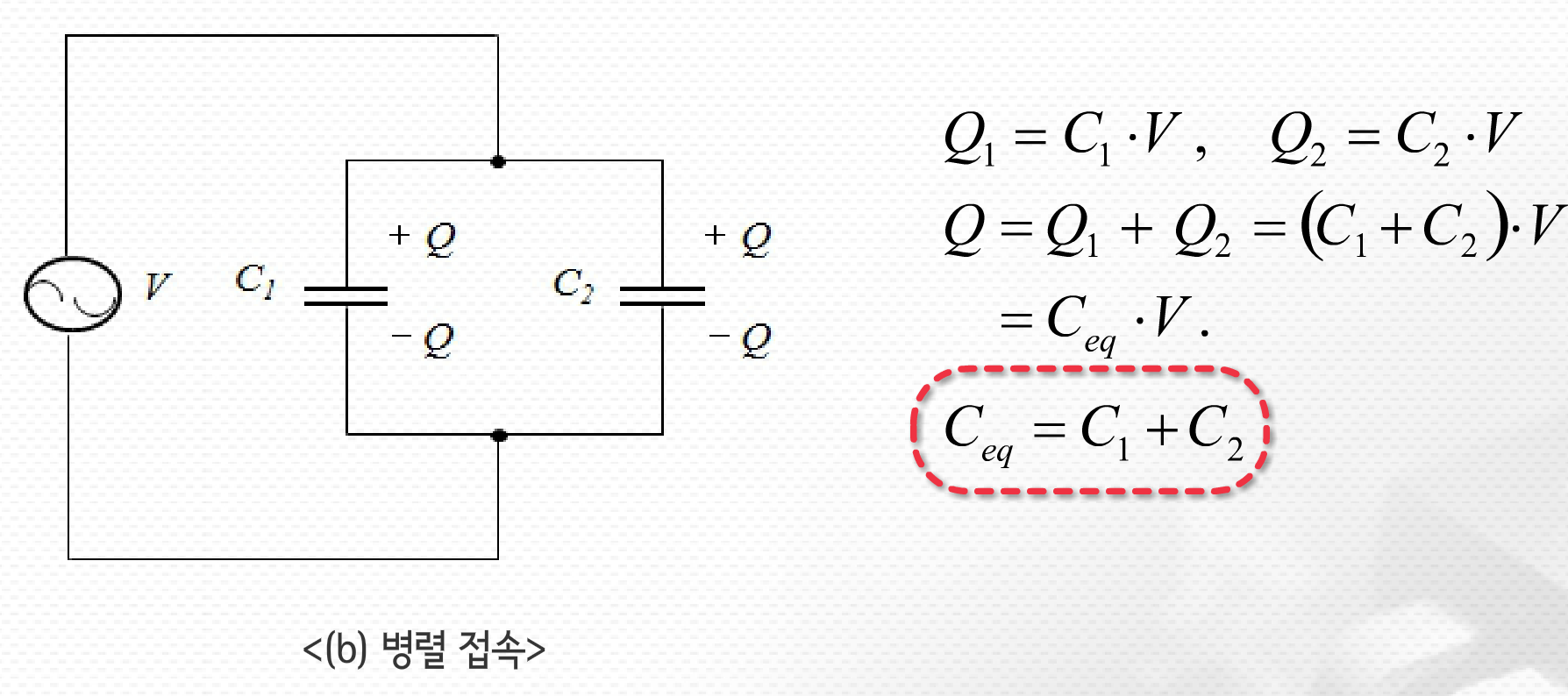

2.병렬 연결





캐패시터와 SRF Self Resonant Frequency

- 동작 주파수가 증가할수록 Passive 소자의 제작 구조상 발생하는 기생 캐패시턴스와 인덕턴스의 영향으로 의도된 임피던스 특성과 겨양과 반대로 동작하기 시작하는 주파수

- 캐패시터의 경우 SRF보다 높은 주파수에서 인덕터로 동작
