연산 증폭기 응용분야
- 선형 증폭기 : 반전/비반전 증폭기
- 연산 증폭기(연산기) : 미분, 적분, 더하기, 빼기
- 비교기, 파형 발생기
연산기

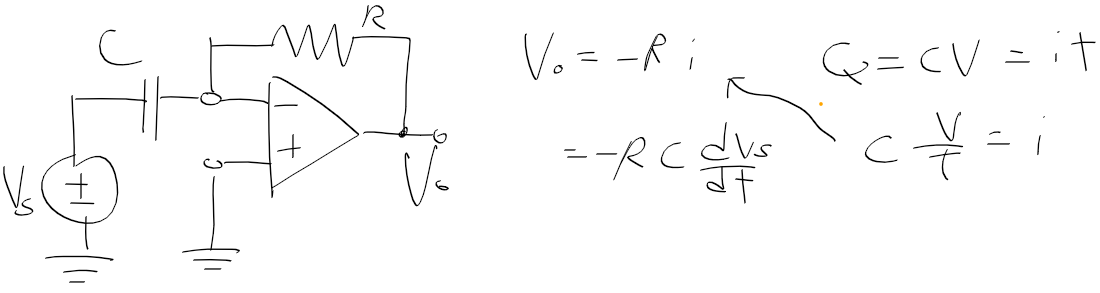

1. 미분기
- 반전 연산 증폭기에 저항 R1 대신 캐패시터 C를 사용하여 미분 연산을 하는 회로

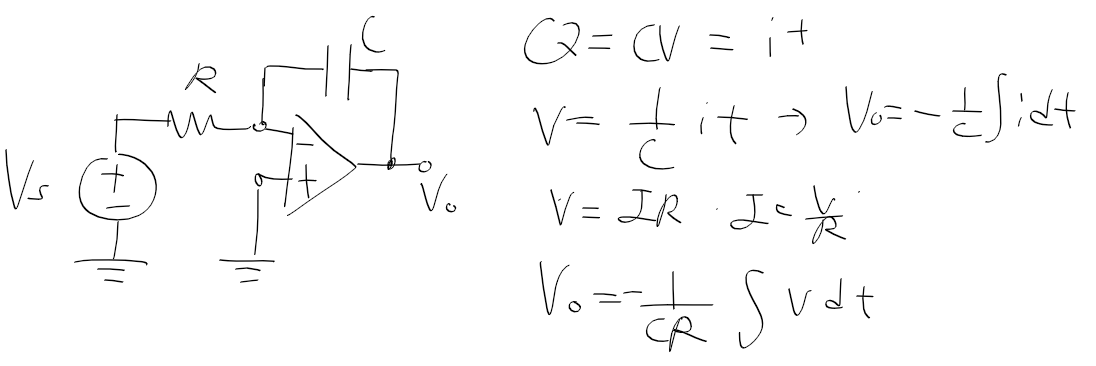

2. 적분기
- 반전 연산 증폭기에 저항 R2 대신 캐패시터를 사용하여 적분 연산을 구현한 회로

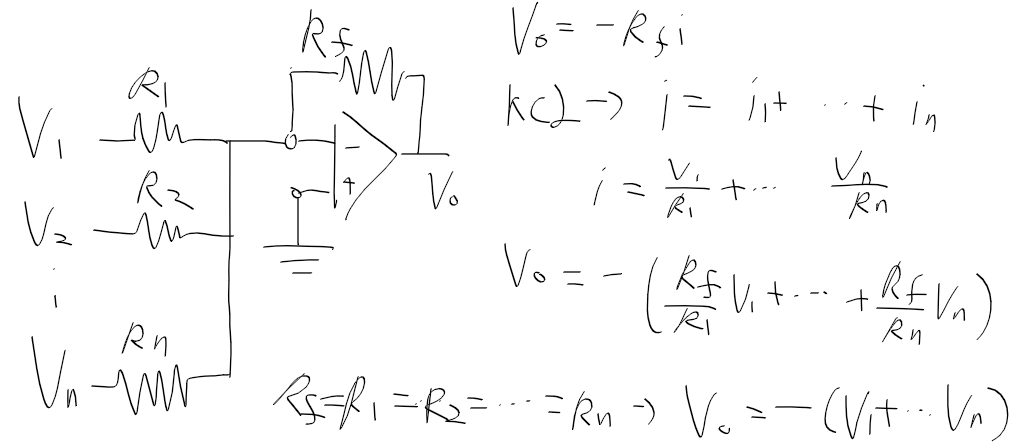

3. 가산기(가산 증폭기)
- 여러 입력 신호를 선형 합하여 증폭하는 회로
- 모든 저항이 같은 경우에 출력 전압은 입력 전압의 합의 반전이 된다.

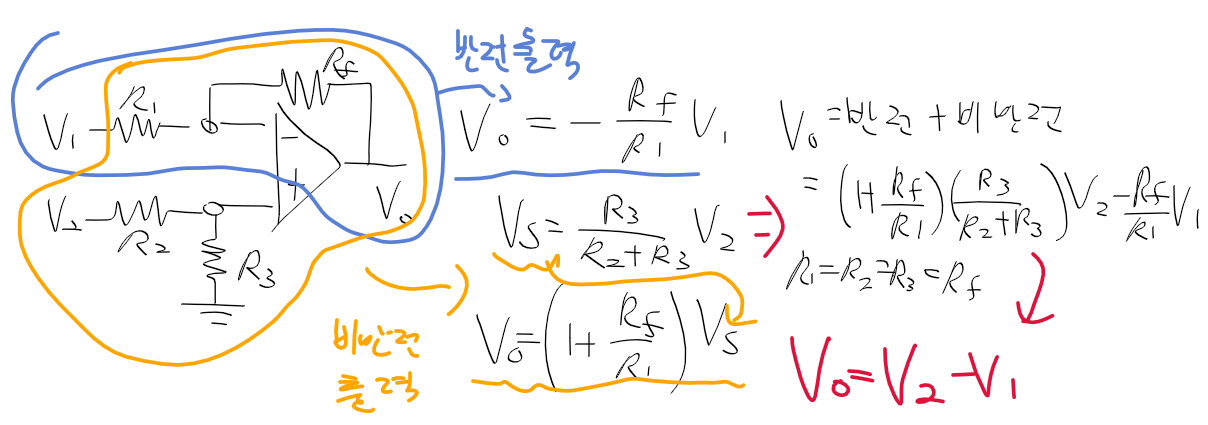

4. 감산기
- 반전 연산 증폭기의 결과와 비반전 연산 증폭의 결과를 합
- 저항이 모두 같다고 가정하면 두 입력 v2, v1간의 차이가 결과 전압으로 나온다.
