opencv-python 튜토리얼 - 22. SURF

 지난번에는 키포인트를 검출하고, 기술하는 SIFT 알고리즘을 살펴보았습니다. 문제는 이 알고리즘이 매우 느리다는 점인데 2006년에 이를 개선한 SURF: Speed Up Robust Feature라는 논문이 나왔는데, 이름 그대로 SIFT의 가속화된 버전이라 할수 있겠습니다.



 SIFT에서는 다양한 스케일 공간에대해서 LoG를 근사한 가우시안 차 영상을 사용합니다. SUFT는 여기서 더 나아가 LOG를 박스 필터로 근사해서 사용합니다. 아래의 그림이 근사한 예시를 보여주고 있는데요. 이 근사의 가장 큰 이점은 박스 필터를 컨볼루션하면 적분 영상 계산이 매우 쉬워집니다. 그리고 다른 스케일에서 적용할수 있겠습니다.







 방향을 배정하기 위해서 SURF는 수평과 수직 방향에 대해 크기가 6s인 웨이블릿 응답을 사용하는데요.



* 웨이블릿이란?

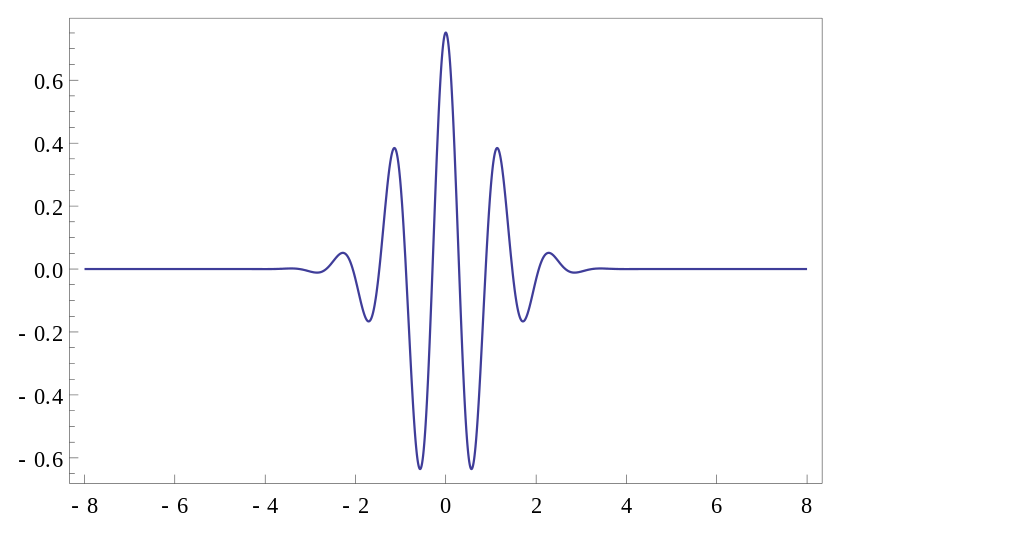

- 0을 중심으로 증가 감소를 반복하는 진동. 아래의 그림과 같이 짧은 형태로 기존의 신호에 컨볼루션하여 모르는 정보를 추출하는데 사용할 수 있음.

https://ko.wikipedia.org/wiki/%EC%9B%A8%EC%9D%B4%EB%B8%94%EB%A6%BF



 이들을 아래의 이미지에 플로팅시키면 주 방향 dorminant orientation은 60도의 방향의 윈도우를 슬라이딩하여 모든 응답의 합으로 구할수 있는데요, 여기서 주의깊게 볼점은 적분 영상으로 웨이블릿 응답을 얻을수 있다는 점입니다.



 많은 어플리케이션에서 회전 불변이 요구되지는 않고 있으니 SURF에서는  방향을 계산하지 않고 속도를 더 높일수 있도록 하는 기능도 제공하고 있습니다.





 특징 기술에 있어서 SURF는 수직, 수평 방향에 대해 웨이블릿 응답을 사용하고 있습니다.  키포인트 주위로 20 x 20형태의 이웃을 가지며, 이들을 4 x 4 형태의 하부 영역으로 나눕니다. 각 하부영역에 대해서 수평, 수직 방향 웨이블릿 응답을 얻고, 그 결과를 아래의 형태를 가진 백터로 만들어 줍시다.





 이 벡터는 SURF 특징 기술자로 총 64개으 ㅣ차원이 되겠습니다. 차원도 작고, 고속 계산과 매칭이 가능하나 구분 하기 좋은 특징들을 만들어 줍니다.







import cv2
from matplotlib import pyplot as plt

img = cv2.imread("./res/home.jpg", 0)
#set hessian threshold to 400
surf = cv2.SIFT_create()

#find keypoints and descriptors directly
kp, desc = surf.detectAndCompute(img, None)

img2 = cv2.drawKeypoints(img, kp, None, (255, 0, 0), 4)
plt.imshow(img2)
plt.show()
